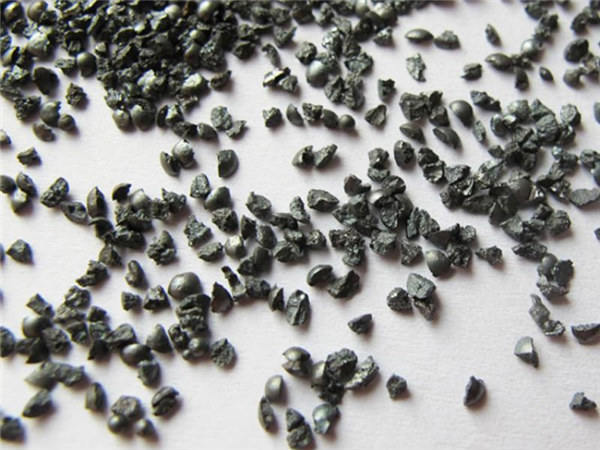

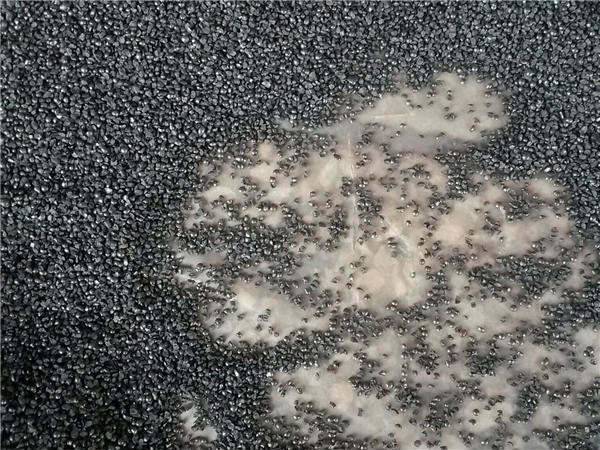

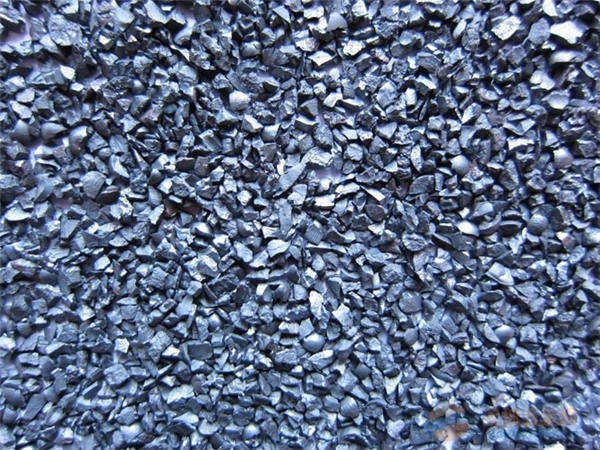

鋼砂

鋼砂特點(diǎn)

鋼砂物料硬度適中、韌性強(qiáng)、抗沖擊，可連續(xù)幾次反復(fù)使用，壽命長(zhǎng)，反彈性好，附著力強(qiáng)，清理速度快耗砂低，不破碎，清理工件亮度大，技術(shù)效果好。

鋼砂綜合性能

1、化學(xué)成為：是由碳：0.8%-1.2%、錳：0.35%-1.2%、硅：≥0.4%、硫、磷：≤0.05%。

規(guī)格等級(jí)：G240～G005。密度≥7.0g/cm3；缺陷總量≤40%；外來(lái)雜質(zhì)≤1%；含水量≤0.2%。

2、顯微硬度：390HV-530HV；470HV-610HV；570HV-710HV；≥700HV。

3、金相組織：回火馬氏體或回火屈氏。

主要用途

1、作為冶金脫氧劑和耐高溫材料；還可以做五金，玻璃，寶石，玉器等拋光研磨。

2、應(yīng)用于耐火材料、磨料、化工、冶金、建材等中。

3、作為磨料，可用來(lái)做磨具，如砂輪、油石、磨頭、砂瓦類(lèi)等；也可用于制造半導(dǎo)體、制造碳化硅纖維。

鋼砂加工程序

將加熱淬火后的廢鋼料放入顎式破碎機(jī)進(jìn)行破碎，獲得鋼砂半成品；將鋼砂半成品篩選分類(lèi)，即制得成品鋼砂。本發(fā)明的鋼砂生產(chǎn)方法，減少了傳統(tǒng)鋼砂生產(chǎn)工藝必須先鑄造成鋼丸的廢鋼料熔煉和造丸工序，大大節(jié)省了生產(chǎn)成本。

另一種加工程序是，將加熱淬火后的廢鋼料放入顎式破碎機(jī)進(jìn)行破碎，獲得鋼砂半成品；將鋼砂半成品篩選分類(lèi)，由制砂機(jī)再一次處理，得到的產(chǎn)品，即制得成品鋼砂。

相關(guān)設(shè)備

顎式破碎機(jī)

制砂機(jī)
